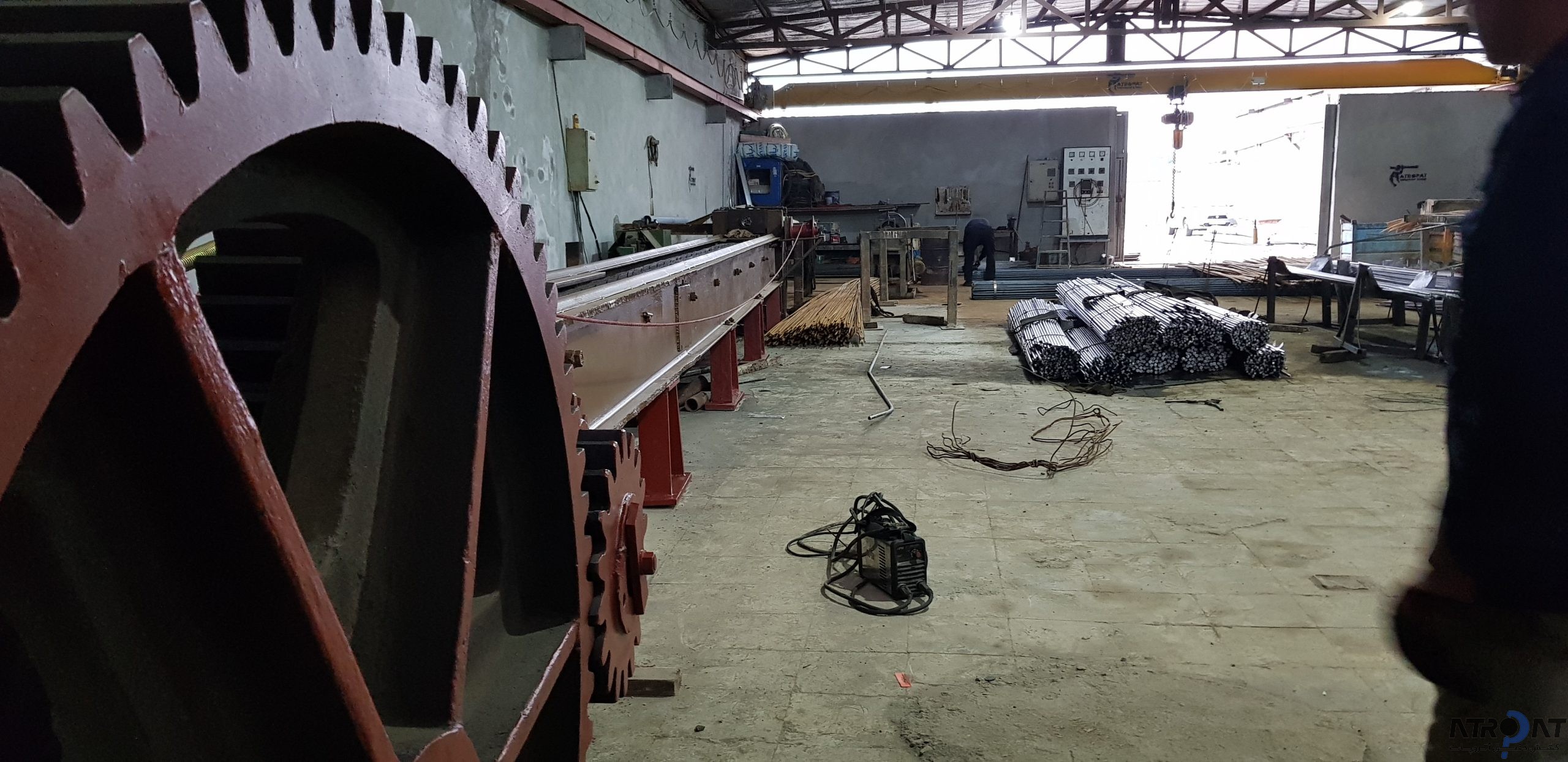

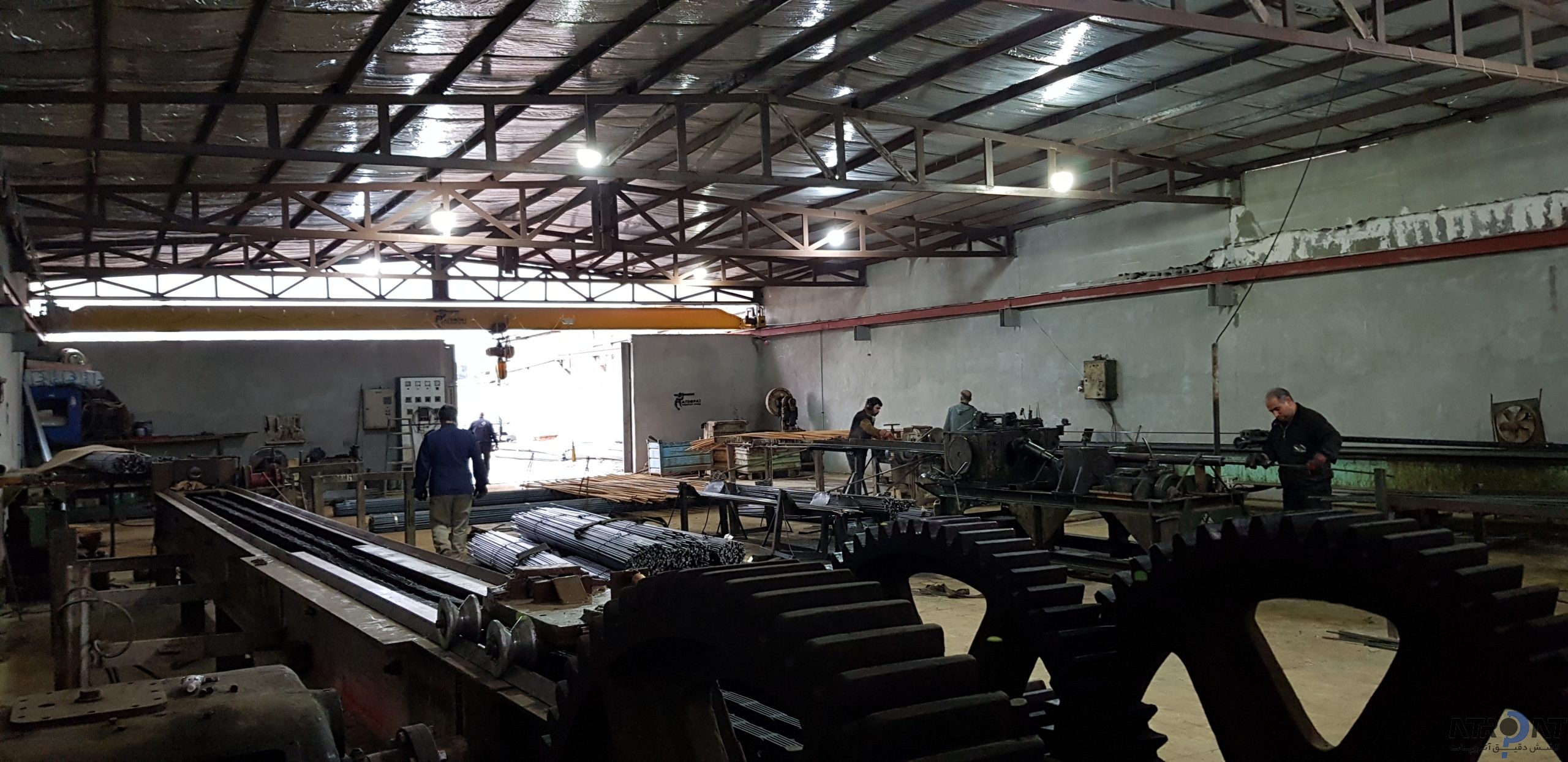

کشش میلگرد چیست؟
میلگردی که از کارخانه نورد خارج میشود، برای بسیاری از کاربردهای صنعتی هنوز آماده مصرف نیست. این میلگرد اگرچه از نظر جنس و استحکام مناسب است، اما دقت ابعادی بالایی ندارد، سطح آن زبر است و کمی تاب دارد. در ساخت قطعات صنعتی، همین اختلافهای کوچک میتوانند روی کیفیت مونتاژ، ماشینکاری و عملکرد قطعه تأثیر بگذارند.
اینجاست که کشش میلگرد وارد فرآیند تولید میشود. در این روش، میلگرد خام صنعتی بدون گرم شدن و تنها با عبور از قالبهای مخصوص، تحت کشش قرار میگیرد تا به ابعاد دقیقتر، سطحی یکنواختتر و خواص مکانیکی بهتری برسد. محصولی که از این فرآیند به دست میآید، به طور کلی با نام میلگرد کششی شناخته میشود و بسته به نوع پرداخت، میتواند محصولات مختلفی را بسازد و در ساخت قطعاتی بهکار برود که دقت و کیفیت سطح در آنها اهمیت بالایی دارد.
روشهای متداول تولید میلگردهای دقیق صنعتی
برای افزایش دقت ابعادی و بهبود کیفیت سطح میلگرد، در صنعت معمولاً از سه روش بیشتر استفاده میشود. هر کدام از این روشها ویژگیها، مزایا و محدودیتهای خاص خود را دارند.
| روش | توضیح | مزایا | محدودیت |
| کشش گرم | تغییر شکل میلگرد در دمای بالا | تغییر ابعاد آسانتر و نیروی کمتر | دقت ابعادی و کیفیت سطح پایینتر |
| پیلینگ (Peeling) | حذف لایه سطحی با ابزار برشی | حذف عیوب سطحی، رسیدن به سطح نسبتاً صاف و قطر مورد نظر | پرت مواد بالا، کاهش وزن میلگرد، هزینه ماشینکاری بیشتر و عدم بهبود خواص مکانیکی |
| کشش سرد روغنی | عبور میلگرد از قالب در دمای محیط با روانکار | دقت ابعادی بالا، سطح یکنواخت، افزایش استحکام، کاهش تاب، حداقل ضایعات و آماده بودن برای ماشینکاری | _ |
امروزه در تولید میلگردهای صنعتی، کشش سرد روغنی بهعنوان رایجترین و اقتصادیترین روش شناخته میشود. برخلاف پیلینگ که با برادهبرداری بخشی از مواد را از بین میبرد، در کشش سرد، ابعاد میلگرد بدون اتلاف قابلتوجه مواد اصلاح میشود و علاوه بر دستیابی به تلرانس دقیق و سطح صاف، خواص مکانیکی میلگرد نیز بهبود پیدا میکند. به همین دلیل، در ادامه این مقاله، صفر تا صد فرآیند کشش سرد روغنی را از آمادهسازی میلگرد تا کنترل کیفیت محصول نهایی بررسی خواهیم کرد.
مراحل دقیق کشش سرد و نحوه انجام فرآیند آن
فرآیند کشش سرد، مجموعهای از چند مرحله بههمپیوسته است که در نهایت میلگرد ساده hot rolled را به محصولی با دقت ابعادی بالا، سطحی صاف و کیفیت یکنواخت تبدیل میکند. هر مرحله نقش مستقیمی در کیفیت محصول نهایی دارد.
1_ آمادهسازی سطح میلگرد
اولین قدم، حذف پوستههای اکسیدی، زنگزدگی و آلودگیهای سطحی است. اگر سطح میلگرد بهخوبی تمیز نشود، قالب کشش سریعتر مستهلک شده و کیفیت سطح محصول نهایی کاهش پیدا میکند.
*این مرحله عمدتاً با اسیدشویی انجام میشد؛ روشی که علاوه بر مصرف مواد شیمیایی، هزینه نگهداری و مسائل زیستمحیطی بیشتری نیز به همراه داشت. امروزه بسیاری از خطوط تولید مدرن از دستگاه شاتبلاست استفاده میکنند که با پرتاب ساچمههای فولادی، پوستههای سطحی را بدون استفاده از اسید حذف میکند. این روش سرعت بالاتر، هزینه عملیاتی کمتر، آلودگی کمتر و آمادهسازی یکنواختتری برای کشش ایجاد میکند (در کشش دقیق آتروپات هر دو روش اسیدشویی و شات بلاست بنابر سفارش و درخواست مشتری قابل اجرا هستند.)*
2_ روانکاری میلگرد
پس از تمیزکاری، سطح میلگرد با مواد روانکار پوشش داده میشود تا اصطکاک بین میلگرد و قالب کاهش پیدا کند. این کار از آسیب دیدن قالب جلوگیری کرده و باعث بهبود کیفیت سطح محصول میشود.
3_سرتراشی میلگرد
پیش از شروع عملیات کشش، ابتدا حدود ۱۰ تا ۱۲ سانتیمتر از ابتدای میلگرد سرتراشی میشود تا قطر آن کمی کاهش پیدا کند. این بخش باریکشده بهراحتی از داخل دوزه عبور کرده و امکان درگیر شدن میلگرد با فک دستگاه کشش را فراهم میکند.
4_ انجام عملیات کشش
در این مرحله، میلگرد از داخل قالبهای دقیق (دوزه) عبور داده میشود. با این کار قطر میلگرد به اندازه موردنظر رسیده، طول آن افزایش مییابد و دقت ابعادی و استحکام آن نیز بهبود پیدا میکند.
5_ تابگیری و اصلاح
پس از کشش، در صورت وجود هرگونه انحراف یا تاب، میلگرد از دستگاه تابگیر عبور میکند تا کاملاً صاف و آماده استفاده در صنایع دقیق شود.
6_ پولیش و کنترل کیفیت
بسته به نوع محصول، عملیات پولیش برای ایجاد سطحی صیقلیتر انجام میشود. در پایان نیز قطر، تلرانس، کیفیت سطح، طول و راستای میلگرد کنترل شده و محصول برای بستهبندی و ارسال آماده میشود.
نکته: کیفیت میلگرد کششی تنها به مرحله کشش وابسته نیست؛ بلکه نتیجه اجرای صحیح تمام مراحل، از آمادهسازی سطح تا کنترل کیفیت نهایی است.
راهنمای انواع مقاطع صنعتی حاصل از فرآیند کشش
فرآیند کشش سرد، تنها ابزاری برای اصلاح ابعاد نیست؛ بلکه یکی از پیشرفتهترین روشهای تولید مقاطع با هندسههای پیچیده و دقت میکرونی در صنعت فلزات است. در ادامه، با دستهبندی استاندارد مقاطع حاصل از کشش آشنا شوید:
۱. مقاطع استوانهای و نیمهدقیق (Round & Semi-Precision)
این مقاطع پرمصرفترین خروجیهای فرآیند کشش هستند که بر پایه میلگرد یا مفتول تولید میشوند:
- میلگرد ترانس (Precision Ground/Polished): با سطح پرداخت سطحی بالا (پولیش) و تلرانس بسیار پایین، برای کاربردهایی که حرکت مکانیکی یا ظاهر استثنایی میطلبند (مانند شفتهای حساس).
- میلگرد کششی روغنی: مقطعی با سطح صاف و پوشش روغن برای جلوگیری از اکسیداسیون، که به عنوان ماده اولیه ایدهآل برای ماشینکاری قطعات صنعتی محسوب میشود.
- مفتولهای کششی (Wire Rods): مقاطع با قطر بسیار کم که دقت ابعادی آنها برای صنایع مفتولی و تولید قطعات ظریف حیاتی است.
۲. مقاطع هندسی و ساختاری (Structural & Geometric)
این مقاطع معمولاً از کشش مقاطع نورد شده حاصل میشوند تا دقت لبهها و ابعاد آنها تضمین شود:
- چهارپهلو و ششپر کششی: برخلاف محصولات نورد شده، این مقاطع دارای گوشههای تیز، لبههای دقیق و ابعاد کاملاً یکنواخت هستند که برای تولید ابزارآلات و اتصالات دقیق کاربرد دارند.
- مقاطع تخت و تسمهای: تولید تسمههای فولادی با ضخامتهای بسیار دقیق و سطح صاف که در صنایع یراقآلات و قطعات خودرو کاربرد وسیعی دارند.
۳. مقاطع فرمدار و خاص (Special & Complex Profiles)
یکی از جذابترین بخشهای فرآیند کشش، تولید مقاطعی است که در حالت نورد شده یا ریختگی، دقت یا هندسه لازم را ندارند. این مقاطع شامل موارد زیر هستند:
- مقاطع چندضلعی و غیرمتقارن: تولید مقاطعی با تعداد اضلاع خاص یا هندسههای غیرمتقارن که در صنایع دقیق کاربرد دارند.
- مقاطع با شیار یا مجرا (Slotted Profiles): تولید مقاطعی که از پیش دارای شیار، حفره یا مسیرهای مشخصی هستند تا نیاز به عملیات تراشکاری اضافی را حذف کنند.
- مقاطع ترکیبی (Hybrid Shapes): هندسههای پیچیدهای که از ترکیب چند شکل هندسی (مثلاً ترکیب مستطیل و نیمدایره) تشکیل شدهاند و برای قطعات خاص در ماشینآلات صنعتی طراحی میشوند.
* اگر به دنبال خرید مقاطع استاندارد (مانند میلگرد ترانس، چهارپهلو و …) هستید، میتوانید از لیست محصولات ما استفاده کنید. همچنین اگر نیاز به تولید مقاطع فرمدار و اختصاصی مطابق با نقشههای فنی خود دارید، تیم فنی ما آماده مشاوره و اجرای سفارشات سفارشی شماست. *
چرا باید برای کشش میلگرد هزینه کنیم؟
اگر برای تولید قطعات صنعتی از میلگرد خام استفاده میکنید، فرآیند کشش سرد یک سرمایهگذاری برای کاهش هزینههای تولید است:
- حذف هزینه تراشکاری سنگین: میلگرد کششدیده به دلیل تلرانس پایین، نیاز شما به لایهبرداری و تراشکاریهای اولیه را حذف میکند.
- پایانِ دورریزِ فلزات: در تراشکاریِ میلگرد خام، بخشی از پول شما تبدیل به «براده» میشود؛ اما در کشش، تمام متریال به قطعه تبدیل میشود.
- افزایش عمر ابزار تولید: سطح صاف و یکنواخت میلگرد کشیده شده، فشار کمتری به ابزار و دستگاههای CNC شما وارد میکند.
- سرعتِ کارِ بالاتر: حذف مراحل پرداخت و صافکاری، زمان تولید هر قطعه را برای شما به حداقل میرساند.
- خروجیِ دقیقتر: وقتی متریال اولیه دقیق است، قطعه نهایی شما هم با خطای کمتری تولید میشود.
متریالهای قابل کشش؛ کدام فولادها «کششپذیر» هستند؟
فرآیند کشش سرد (Cold Drawing) برای هر فولادی مناسب نیست. موفقیت این فرآیند مستقیماً به «قابلیت تغییر شکل پلاستیک» و ساختار متالورژیکی ماده اولیه بستگی دارد. به طور کلی، فولادهایی که در دستهبندی زیر قرار میگیرند، بهترین پاسخ را به فرآیند کشش میدهند:
- فولادهای کمکربن و کربن متوسط (Low & Medium Carbon): گریدهایی مانند ST37، ST52 و CK45 به دلیل انعطافپذیری بالا، ایدهآلترین گزینهها برای کشش سرد هستند. این مواد بدون اینکه دچار ترکخوردگی یا شکست زودرس شوند، اجازه تغییر شکل ابعادی قابل توجهی را میدهند.
- فولادهای خوشتراش (Free-Cutting Steels): سری ۱۱SMn و همخانوادههای آن که حاوی گوگرد یا سرب هستند، برای کششپذیری و سپس ماشینکاریِ سریع در دستگاههای اتوماتیک (تراش CNC و سریتراشی) عالی هستند.
- فولادهای آلیاژی (Alloy Steels): فولادهای عملیات حرارتیشونده (مثل MO40 یا VCN) نیز قابل کشش هستند، اما به دلیل سختی بیشتر، نیازمند کنترل دقیقتر نرخ کاهش سطح مقطع و در برخی موارد، عملیات «آنیلینگ میانی» (Intermediate Annealing) هستند.
نکته فنی: وضعیت اولیه میلگرد نورد گرم (Hot Rolled) حیاتی است. میلگردهایی که دارای ناخالصیهای غیرفلزی (مانند اکسیدهای سربارهای) یا ساختار دانه درشت هستند، در حین کشش دچار ترکهای سطحی میشوند.
محدودیتهای فرآیند کشش سرد
کشش سرد، یک روش جادویی نیست؛ قوانین فیزیک و مکانیک مواد، مرزهای آن را تعیین میکنند:
- حد تغییر شکل (Reduction Limit): شما نمیتوانید قطر میلگرد را به صورت نامحدود در یک پاس کاهش دهید. میزان کاهش سطح مقطع در هر مرحله محدود است؛ فراتر رفتن از این حد، منجر به افزایش تنشهای کششی در مرکز میلگرد و بروز پدیده «لوله شدن» (Central Burst / Chevron Cracking) میشود.
- پدیده کارسختی (Strain Hardening): هر چه میلگرد بیشتر کشیده شود، ساختار کریستالی آن متراکمتر و سختتر میشود (کارسختی). این یعنی پس از چند مرحله کشش، ماده ترد (Brittle) شده و اگر نیاز به کاهش قطر بیشتری باشد، حتماً باید عملیات آنیل (بازپخت) انجام شود تا انعطافپذیری به ماده بازگردد.
- محدودیت ابعادی و طول: فرآیند کشش نیازمند دستگاههای «کشش مستقیم» (Draw Bench) است. طول شاخههای نهایی توسط طول میز دستگاه محدود میشود. همچنین، امکان کشش میلگردهایی با قطرهای بسیار بزرگ یا مقاطع بسیار پیچیده، به توان موتور دستگاه و استحکام قالب بستگی دارد.
- تنشهای پسماند (Residual Stresses): بزرگترین محدودیت کشش سرد، ایجاد تنشهای داخلی است. این تنشها در حالت عادی پنهان هستند، اما به محض اینکه مشتری بخواهد قطعه را ماشینکاری کند (مثلاً یکطرف میلگرد را تراش دهد)، میلگرد تاب برمیدارد. کنترل این تنشها نیازمند «تابگیری دقیق» و گاهی تنشزدایی پس از کشش است.
عیوب رایج در کشش (چالشهای کارگاهی)
یک محصول ترانسِ باکیفیت، محصولی است که «عیوب» زیر در آن به حداقل رسیده باشد. شناخت این موارد نشاندهنده تخصص تیم تولیدی شماست:
- ترکهای مویی (Hairline Cracks): معمولاً به دلیل انتخاب نادرست قالب یا اعمال فشار بیش از حد در یک مرحله ایجاد میشود. این ترکها ممکن است در ظاهر دیده نشوند اما هنگام آبکاری یا سختکاری خود را نشان میدهند.
- خطوط طولی (Scoring/Scratching): اگر روانکار (روغن کشش) آلوده به ذرات فلزی باشد، یا قالب دارای خط و خش باشد، این خراشهای طولی روی میلگرد حک میشوند و سطح صیقلی را نابود میکنند.
- ناهمگنی قطر (Dimensional Drift): اگر قالب (دوزه) دچار سایش شود یا سرعت کشش یکنواخت نباشد، قطر میلگرد در ابتدای شاخه با انتهای آن متفاوت خواهد بود (تلرانس خارج از محدوده).
- تابخوردگی یا “بنان شدن” (Bowing): اگر مرحله صافکاری (Straightening) به درستی انجام نشود، میلگرد در حالت آزاد تاب دارد و برای فیدرهای دستگاههای CNC اتوماتیک غیرقابل استفاده است.
- پوسته و آلودگی (Scaling): اگر مرحله اسیدشویی یا شاتبلاست ضعیف باشد، اکسیدهای روی سطح میلگرد هنگام کشش در متریال پرس میشوند و باعث ایجاد لکههای سیاه و ناصافی در محصول نهایی میشوند.
«در شرکت کشش دقیق آتروپات ما محدودیتها را میشناسیم و با کنترل دقیق نرخ کاهش مقطع، روانکاری متالورژیکی و فرآیند آنیلینگ کنترلشده، ریسکِ تابخوردگی و تنشهای پسماند را در قطعات شما به حداقل میرسانیم. برای مشاوره فنی جهت انتخاب متریال مناسب برای قطعات حساس خود، با کارشناسان ما در تماس باشید.»
روشهای همکاری با شرکتهای کششکار
در همکاری با مجموعههای کششکار، معمولاً دو مسیر اصلی پیش روی مشتریان قرار دارد. انتخاب هر روش به نوع نیاز، حساسیت پروژه و وضعیت مواد اولیه شما بستگی دارد.
۱) سفارش محصول نهایی
در این روش، مشتری مقطع نهایی مورد نیاز خود را سفارش میدهد و مجموعه کششکار مسئولیت تأمین متریال، انجام فرآیند کشش، کنترل کیفیت و تحویل محصول نهایی را بر عهده میگیرد.
این مدل برای مجموعههایی مناسب است که میخواهند محصولی آماده، دقیق و قابل استفاده در خط تولید دریافت کنند و درگیر انتخاب مواد اولیه، بررسی قابلیت کشش و جزئیات فنی فرآیند نشوند.
۲) کشش اجرتی
در این روش، مواد اولیه توسط خود مشتری تأمین میشود و عملیات کشش روی بار ارسالی انجام میگیرد. این مدل معمولاً برای شرکتهایی کاربرد دارد که متریال خام را از قبل تهیه کردهاند و فقط به خدمات کشش، تابگیری، پولیش یا آمادهسازی نهایی نیاز دارند.
برای آشنایی با کشش اجرتی، نرخ خدمات، نحوه محاسبه اجرت و عوامل مؤثر بر قیمت، میتوان به صفحه کشش اجرتی مراجعه کرد.
کشش دقیق آتروپات؛ تولیدکننده انواع مقاطع فولادی کششی
پشت هر مقطع کششی باکیفیت، یک فرآیند تولید دقیق قرار دارد. شرکت کشش دقیق آتروپات بیش از 20 سال است که با تمرکز بر کیفیت، دقت ابعادی و قیمت مناسب، در حوزه تولید مقاطع کششی فولادی فعالیت میکند. بهرهگیری از تجربه، دانش فنی و تجهیزات تخصصی به روز و باسکول اختصاصی، بخشی از زیرساختی است که به ما کمک میکند محصولی مطابق با نیاز صنایع مختلف تأمین کنیم.
برای مشاهده قیمت روز، مشخصات فنی و ابعاد قابل تأمین انواع مقاطع کششی، میتوانید به صفحه لیست قیمت محصولات و خدمات به روز سایت مراجعه کنید.
برای انتخاب محصول، نحوه ثبت سفارش یا شرایط ارسال به سراسر کشور ، با ما تماس بگیرید تا کارشناسان ما پیش از خرید، مشاوره تخصصی و صادقانه در اختیارتان قرار دهند.
سوالات متداول درباره کشش میلگرد و سفارش خدمات کشش
آیا هر میلگردی قابلیت کشش دارد؟
خیر. قابلیت کشش به جنس فولاد، کیفیت سطح، ترکیب شیمیایی، میزان کربن، ساختار اولیه و وضعیت نورد بستگی دارد.
از کجا بفهمیم بار خام برای کشش مناسب است؟
بررسی آنالیز متریال، ابعاد اولیه، کیفیت سطح، بیضی بودن، تاب اولیه و سابقه تولید بار، معیارهای اصلی تشخیص هستند.
حد کاهش سایز در فرآیند کشش چقدر است؟
به جنس متریال، سطح مقطع، شرایط روانکاری و تعداد پاسها بستگی دارد و برای هر پروژه باید فنی بررسی شود.
آیا بعد از کشش، میلگرد شکننده میشود؟
در حالت عادی خیر اما اگر میزان تغییر شکل، جنس متریال یا فرآیند بهدرستی کنترل نشود، احتمال افت شکلپذیری و افزایش تردی وجود دارد.
آیا کشش روی قابلیت ماشینکاری اثر دارد؟
بله. در بسیاری از موارد، دقت بالاتر و سطح بهتر باعث ماشینکاری راحتتر میشود، اما افزایش سختی هم باید در انتخاب ابزار در نظر گرفته شود.
آیا بعد از کشش نیاز به پولیش یا سنگزنی هم هست؟
بسته به کاربرد نهایی بله. برای بعضی قطعات، کشش بهتنهایی کافی است؛ اما برای تلرانس یا صافی سطح بالاتر ممکن است پولیش یا سنگزنی لازم باشد.
آیا محصول کششخورده کاملاً بدون تاب است؟
نه لزوماً. تابگیری و کنترل نهایی برای رسیدن به صافی مطلوب اهمیت زیادی دارد، مخصوصاً در طولهای بالا و مقاطع حساس.
آیا کشش روی تلرانس ابعادی کنترلپذیر است؟
بله. یکی از مهمترین مزایای کشش، رسیدن به تلرانسهای دقیقتر نسبت به محصول خام نوردی است.
برای سفارش کشش، چه اطلاعاتی باید ارائه شود؟
نوع مقطع، سایز اولیه و نهایی، جنس متریال، طول، مقدار سفارش، کاربرد قطعه و سطح کیفی مورد انتظار از اطلاعات اصلی هستند.
آیا بدون آنالیز متریال هم میتوان سفارش کشش ثبت کرد؟
در پروژههای حساس، این کار توصیه نمیشود؛ چون بدون شناخت دقیق متریال، ریسک افت کیفیت یا ناموفق بودن فرآیند بالا میرود.
آیا مقاطع خاص و فرمدار هم قابلیت کشش دارند؟
بله. بسیاری از مقاطع خاص و فرمدار با طراحی قالب مناسب و بررسی فنی قبلی، قابل تولید هستند.
آیا کشش برای تیراژ پایین هم صرفه دارد؟
برای بعضی پروژهها بله، اما در مقاطع خاص یا سفارشی، تیراژ پایین ممکن است هزینه قالب و آمادهسازی را بیشتر نمایان کند.
چرا گاهی محصول نهایی بعد از کشش کیفیت مطلوب ندارد؟
علت معمولاً به نامناسب بودن متریال اولیه، عیوب سطحی بار خام، انتخاب نادرست درصد کاهش یا ضعف در کنترل فرآیند برمیگردد.
آیا امکان نمونهسازی قبل از تولید عمده وجود دارد؟
در بسیاری از سفارشهای حساس یا سفارشی، بله؛ و این کار برای کاهش ریسک فنی کاملاً منطقی است.
برای سفارش محصول نهایی بهتر است یا کشش اجرتی؟
اگر از مناسب بودن بار خام خود مطمئن نیستید، سفارش محصول نهایی معمولاً گزینه مطمئنتری است؛ چون انتخاب متریال و کنترل فرآیند توسط تیم متخصص انجام میشود.
