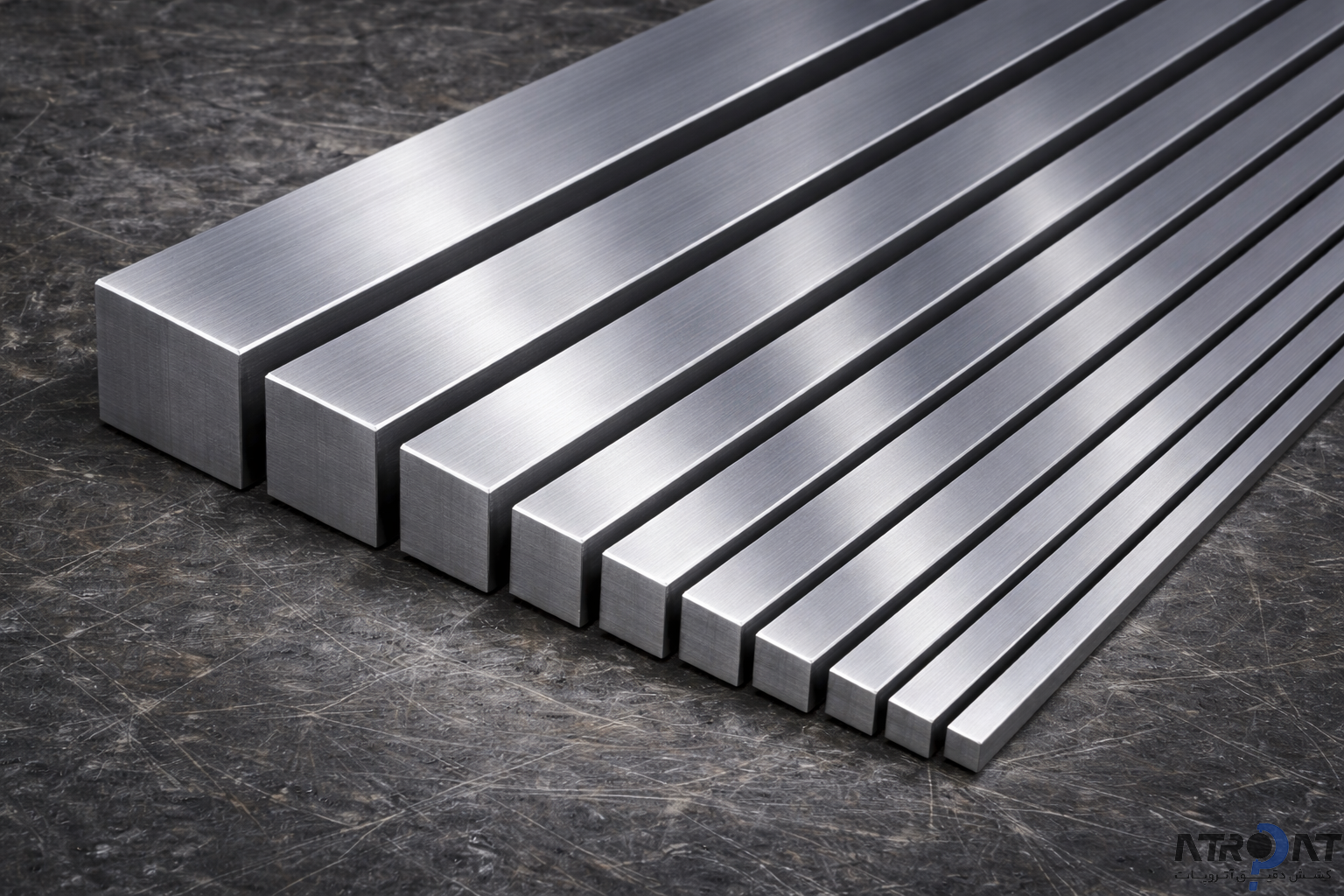

چهارپهلو ترانس چیست؟
چهارپهلو، یک مقطع فولادی توپر با سطح مقطع مربع است که به دلیل استحکام، ماشینکاری مناسب و تنوع ابعاد، در صنایع مختلف از جمله ماشینسازی، قطعهسازی، قالبسازی و ساخت تجهیزات صنعتی کاربرد گستردهای دارد.
زمانی که این مقطع فولادی تحت فرآیند کشش سرد قرار میگیرد، دقت ابعادی، کیفیت سطح، صافی، تلرانس و خواص مکانیکی آن بهبود پیدا میکند. محصول نهایی که با این فرآیند تولید میشود، چهارپهلو ترانس یا چهارپهلو کششی نام دارد؛ مقطعی دقیق و صیقلی که برای کاربردهای صنعتی حساس و قطعاتی که به ابعاد دقیق و کیفیت سطح بالا نیاز دارند، انتخابی ایدهآل است.
انواع چهارپهلو ترانس بر اساس گرید و آلیاژ
انتخاب آلیاژ مناسب، تأثیر مستقیمی بر استحکام، سختی، قابلیت ماشینکاری، عملیات حرارتی و طول عمر قطعه نهایی دارد. در جدول زیر رایج ترین گرید ها با رایج ترین کاربردهایشان آورده شده است ولی برای انتخاب دقیق ترین آلیاژ برای نیاز خود، بهتر است از یک متخصص مشاوره بگیرید.
| گرید | ویژگیها | کاربردهای متداول |
| ST37 | شکلپذیری و جوشپذیری بالا، ماشینکاری مناسب | قطعات عمومی، سازههای صنعتی، تجهیزات و فریم ماشینآلات |
| ST52 | استحکام بیشتر نسبت به ST37، مقاومت مکانیکی بالاتر | قطعات تحت بار، ماشینآلات صنعتی، تجهیزات سنگین |
| CK45 (1.1191 / AISI 1045) | سختی و مقاومت سایشی بالا، قابلیت عملیات حرارتی | شفت، محور، چرخدنده، بوش، قطعات مکانیکی و صنعتی |
| MO40 (42CrMo4) | فولاد آلیاژی با استحکام و مقاومت خستگی بسیار بالا | قطعات تحت تنش، صنایع نفت، گاز، خودروسازی و ماشینسازی |
| CK60 | کربن بالاتر، سختی و مقاومت سایشی بیشتر | قطعات مقاوم به سایش، ابزار و قطعات صنعتی خاص |
نکات مهم در انتخاب آلیاژ چهارپهلو ترانس
- ST37 بهترین انتخاب برای قطعاتی است که به جوشکاری، شکلدهی و هزینه اقتصادی اهمیت بیشتری دارند.
- اگر قطعه تحت تنش و بار مکانیکی قرار میگیرد، ST52 گزینه مناسبتری نسبت به ST37 است.
- CK45 یکی از پرکاربردترین آلیاژهای چهارپهلو ترانس در صنایع ماشینسازی است و به دلیل قابلیت عملیات حرارتی، برای ساخت شفت، محور و قطعات دقیق کاربرد فراوانی دارد.
- در کاربردهای سنگین که مقاومت به ضربه، خستگی و استحکام بالا اهمیت دارد، معمولاً از MO40 استفاده میشود.
- CK60 به دلیل درصد کربن بیشتر، سختی بالاتری نسبت به CK45 دارد، اما ماشینکاری آن نیز دشوارتر است.

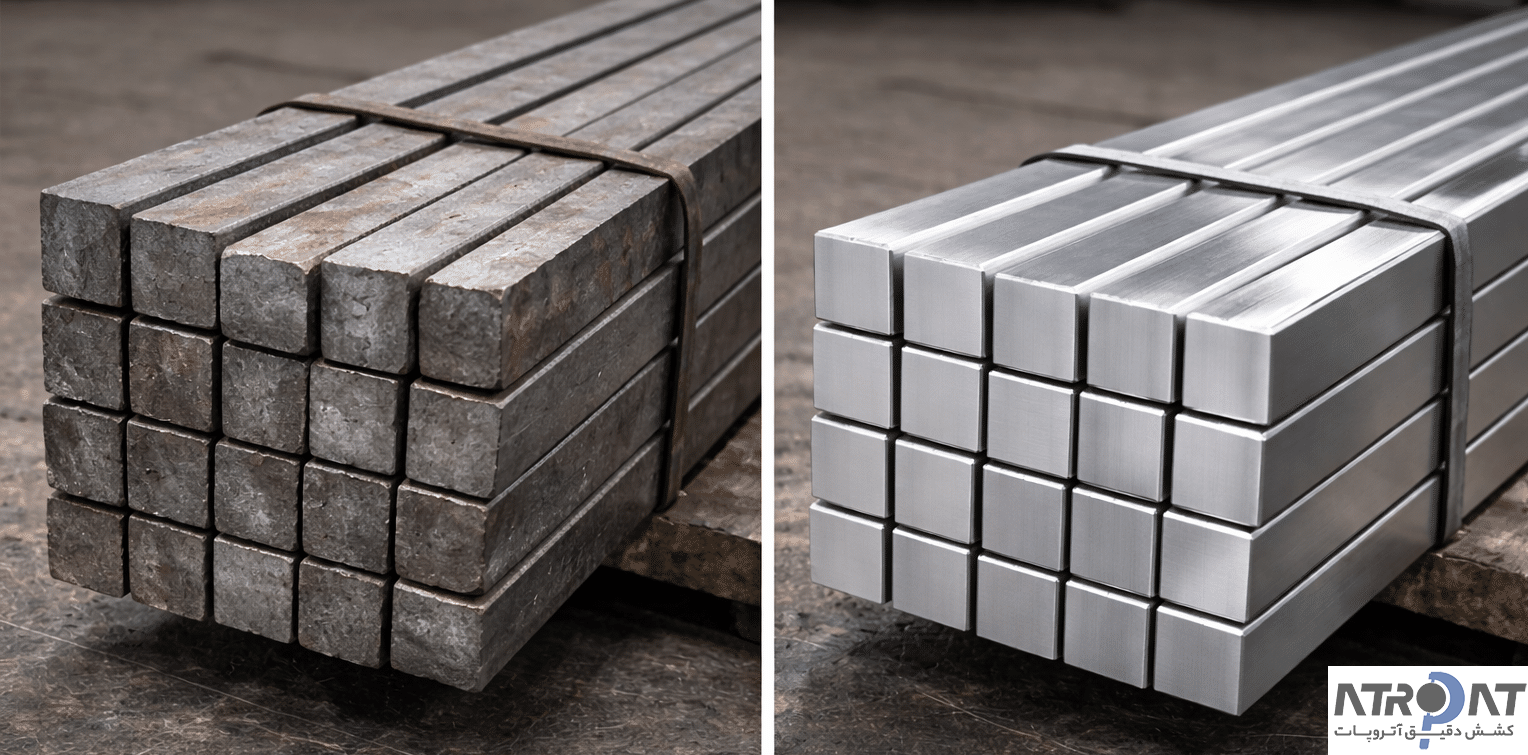

چهارپهلو ترانس یا چهارپهلو نوردی؛ کدام انتخاب بهتری است؟
چه زمانی چهارپهلو نوردی کافی است؟
اگر پروژه شما به تلرانس دقیق، کیفیت سطح بالا یا ماشینکاری حساس نیاز ندارد، چهارپهلو نوردی میتواند انتخابی اقتصادی و مناسب باشد. این محصول برای سازههای فلزی، شاسیها، فریمها و قطعاتی که قرار است بعداً بهطور کامل ماشینکاری شوند، معمولاً نیاز پروژه را برطرف میکند.
چرا در کاربردهای صنعتی، چهارپهلو ترانس انتخاب بهتری است؟
در قطعاتی که دقت ابعادی، کیفیت سطح و مونتاژ دقیق اهمیت دارد، چهارپهلو ترانس مزیت قابلتوجهی ایجاد میکند. فرآیند کشش سرد باعث میشود محصول با تلرانس پایین، سطح صیقلی، یکنواختی بیشتر و تاب کمتر تولید شود. این ویژگیها علاوه بر افزایش کیفیت قطعه نهایی، زمان ماشینکاری، میزان ضایعات و هزینههای تولید را نیز کاهش میدهند.
در یک نگاه کلی میتوان گفت:
| ویژگی | چهارپهلو ترانس (کششی) | چهارپهلو نوردی |
| فرآیند تولید | کشش سرد | نورد گرم |
| دقت ابعادی | بسیار بالا | معمولی |
| تلرانس | پایین و دقیق | بیشتر |
| کیفیت سطح | صاف و صیقلی | زبر و پوستهدار |
| تاب و اعوجاج | حداقل | بیشتر |
| ماشینکاری | سریعتر و با ضایعات کمتر | نیازمند ماشینکاری بیشتر |
| کاربرد | قطعات دقیق، CNC، ماشینسازی | سازهها و قطعات عمومی |
| قیمت اولیه | بالاتر | اقتصادیتر |
جدول وزنی چهارپهلو ترانس
- مقادیر جدول بر اساس چگالی استاندارد فولاد (7.85 گرم بر سانتیمتر مکعب) محاسبه شدهاند و ممکن است وزن واقعی با توجه به نوع آلیاژ، تلرانس تولید و طول شاخه، اختلاف جزئی داشته باشد.
- وزن چهارپهلو ترانس و چهارپهلو نوردی با ابعاد یکسان تقریباً تفاوت محسوسی ندارد. تفاوت اصلی این دو محصول در دقت ابعادی، کیفیت سطح، تلرانس و فرآیند تولید است، نه وزن.
- در سفارشهای صنعتی، وزن یکی از عوامل اصلی محاسبه قیمت است. به همین دلیل، اطلاع از وزن دقیق هر شاخه یا هر متر چهارپهلو ترانس به برآورد هزینه و برنامهریزی خرید کمک میکند.
- اگر ابعاد یا آلیاژ موردنظر شما در جدول وجود ندارد، کارشناسان کشش دقیق آتروپات میتوانند وزن تقریبی و مشخصات فنی آن را پیش از ثبت سفارش در اختیار شما قرار دهند.
کدام چهارپهلو ترانس برای کدام کاربرد؟
| اگر نیاز شما… | محصول پیشنهادی | دلیل انتخاب |
| ساخت قطعات دقیق، فیکسچر، قالب و ماشینآلات CNC | چهارپهلو ترانس تک پولیش | دقت ابعادی بالا و سطح صاف |
| کیفیت سطح بهتر و ظاهر صیقلیتر برای قطعات نمایان یا ماشینکاری دقیق | چهارپهلو ترانس دو پولیش | پرداخت سطح بیشتر و ظاهر یکنواختتر |
| مقاومت بیشتر در برابر خوردگی یا شرایط مرطوب | چهارپهلو ترانس آبکاریشده | افزایش مقاومت سطح در برابر زنگزدگی |
| سفارش با ابعاد، طول یا آلیاژ خاص | چهارپهلو ترانس سفارشی | تولید مطابق نیاز پروژه |
در بازار، رایجترین انواع چهارپهلو ترانس بر اساس نوع پرداخت سطح (تک پولیش و دو پولیش) و آلیاژ (ST37، ST52، CK45، MO40 و…) دستهبندی میشوند. آبکاری نیز یک عملیات تکمیلی است که در صورت نیاز، پس از تولید چهارپهلو ترانس انجام میشود و نوع مستقلی از فرآیند تولید محسوب نمیشود.
کشش دقیق آتروپات؛ همراه مطمئن صنایع در تأمین چهارپهلو ترانس
ما معتقدیم اعتماد، حاصل کیفیتی است که در هر سفارش تکرار میشود. انتخاب یک تأمینکننده صنعتی، تنها به قیمت پایین محدود نمیشود. آنچه یک همکاری بلندمدت را شکل میدهد، ثبات کیفیت، تعهد در تأمین و اطمینان از هر سفارش است.
در شرکت کشش دقیق آتروپات با بیش از ۱۵ سال تجربه در زمینه تولید و کشش مقاطع فولادی، چهارپهلو ترانس در آلیاژها، ابعاد و طولهای مختلف تولید میشود و امکان کشش اجرتی برای مشتریانی که مواد اولیه خود را تأمین میکنند نیز فراهم است. تمامی محصولات پیش از ارسال از نظر ابعاد، کیفیت سطح و یکنواختی کنترل شده و با استفاده از باسکول اختصاصی، وزن سفارشها با دقت ثبت و تحویل میشود.
برای اطلاع از قیمت روز، شرایط و نحوه ارسال به سراسر کشور و ثبت سفارش انواع چهارپهلو ترانس با ما تماس بگیرید.
سوالات متداول چهارپهلو ترانس
- آیا چهارپهلو ترانس برای «آبکاری» نیاز به آمادهسازی دارد؟
خیر؛ به دلیل سطح صیقلی و بدون پوسته ناشی از کشش سرد، مستقیماً پس از تمیزکاری سطحی آماده آبکاری (کروم یا نیکل) است و هزینه سنگزنی شما را حذف میکند.
- چرا قیمت چهارپهلو ترانس نسبت به «نوردی» اختلاف معناداری دارد؟
هزینه عملیات ثانویه (کشش و سنگزنی)، ضایعات کمتر در تراشکاری و دقت ابعادی (h9) که باعث میشود قطعه در فیکسچر لق نزند، این اختلاف قیمت را توجیه میکند.
- تلرانس ابعادی چهارپهلوهای شما دقیقاً چقدر است؟
طبق استانداردهای رایج بازار، چهارپهلوهای ترانس ما با تلرانس بازه h9 تا h11 ارائه میشوند که برای اکثر مصارف خار و شفت دقیق، استاندارد طلایی محسوب میشود.
- آیا احتمال «تابیدگی» در طولهای بلند وجود دارد؟
در فرآیند کشش احتمال تنش پسماند هست، اما محصولات ما فرآیند «تابگیری» (Straightening) را طی کردهاند تا برای کار با دستگاههای CNC اتوماتیک و فیدرهای بلند کاملاً مستقیم باشند.
- کدام گرید برای ساخت «خار صنعتی» مناسبتر است؟
برای خارهای تحت فشار، گرید CK45 به دلیل سختیپذیری بهتر پیشنهاد میشود، اما برای مصارف عمومی و جوشکاری، گرید ST37 ترانس اقتصادیتر است.
- آیا لبههای چهارپهلو «تیز» هستند یا «گرد» (Radius)؟
چهارپهلوهای ترانس استاندارد دارای گوشههای تیز (Sharp Corners) هستند که برای نشستن کامل در جای خار و قطعات دقیق طراحی شدهاند.
- چطور بفهمم بار ارسالی واقعاً ترانس است یا فقط تمیز شده؟
چهارپهلو ترانس دارای «خطوط کشش» یکنواخت در طول بار و لبههای کاملاً گونیا (۹۰ درجه) است که با کولیس دیجیتال در تمام طول شاخه، عدد یکسانی را نشان میدهد.
- چهارپهلو ترانس برای رزوهکاری (حدیده/رزوهتراشی) بهتره یا نوردی؟
ترانس؛ چون سطح تمیزتر و دقت سایز بالاتر باعث میشود رزوه یکنواختتر دربیاید و گیرکردن حدیده کمتر شود.
- روی چهارپهلو ترانس میشه «پینکردن/پرسفیت» انجام داد؟
بله، ولی قبلش باید تلرانس هدف و وضعیت گوشهها مشخص شود؛ چون گوشههای تیز میتواند تمرکز تنش ایجاد کند و ترک مویی بدهد.
- برای قطعاتی که باید داخل بوش/یاتاقان لق نزنه، چهارپهلو ترانس کافی هست یا باید سنگخورده سفارش بدیم؟
اگر بازی مجاز شما خیلی کم است (مونتاژ حساس)، سنگخورده مطمئنتر است؛ ترانس برای اکثر مونتاژهای صنعتی کافی است اما «میکرونی» نیست.
- چرا بعضی چهارپهلوهای ترانس هنگام تراش «ریشریش» میشوند؟
معمولاً از ترکیبِ ابزار کند + سرعت/پیشروی نامناسب + ناهمگنی متریال است؛ ترانس بودن بهتنهایی تضمینِ کیفیت ماشینکاری نیست، گرید و عملیات حرارتی مهمترند.
- آیا چهارپهلو ترانس برای خمکاری مناسب است؟
معمولاً نه؛ بهخاطر تنشهای پسماند کشش سرد، احتمال ترک در شعاعهای کم بالاتر میرود. برای خمکاری، متریال مناسب خم یا آنیلشده انتخاب بهتری است.
- چهارپهلو ترانس «پرِ سایز» میاد یا «زیرِ سایز»؟ (برای جا رفتن در فیکسچر)
غالباً روی تلرانس کنترلشده است؛ اما اگر شما جاگذاری فشاری/لغزشی خاص دارید، باید سایز اسمی + تلرانس هدف را دقیق اعلام کنید تا همان مبنا بارگیری شود.
- اختلاف سایز در سرِ شاخه با وسط شاخه طبیعی است؟
اگر محسوس باشد نشانه کنترل کیفیت ضعیف است. ترانس خوب باید در طول شاخه یکنواختی اندازه داشته باشد؛ اختلاف زیاد معمولاً از تاب/تنش یا کشش نامنظم میآید.
- چهارپهلو ترانس برای جوشکاری چطور است؟
قابل جوش است، اما سطح براق باید قبل جوش تمیز شود و بهخاطر دقت ابعادی، اعوجاج جوش میتواند دردسرساز شود (بهخصوص در مونتاژهای فیت).
- در قطعات CNC کدام کمهزینهتر درمیآید: چهارپهلو ترانس یا تسمه ترانس؟
بستگی به «حجم برداشتی» دارد؛ اگر قطعه نهایی تخت است، تسمه ترانس ضایعات و زمان تراش را کم میکند. اگر قطعه نهایی پر و حجیم است، چهارپهلو ضایعات را کمتر میکند.
